  • 電力箱

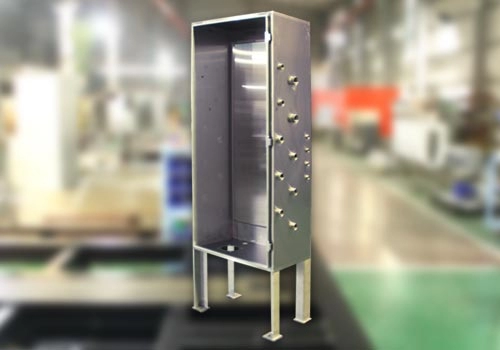

    電力箱

    在瑞弘精密,我們專業從事電力箱的製作,為各類電力系統提供高品質的外殼解決方案。利用先進的鈑金加工技術,我們能夠精確打造符合客戶需求的電力箱,確保其結構堅固、耐用且具有良好的防護功能。無論是戶外使用的高防護電力箱,還是室內環境的精密電力箱,我們都能提供量身定制的服務,並確保每個產品都符合安全標準和高效運行需求。瑞弘精密致力於提供客戶高品質、可靠且具競爭力的電力箱產品。

電力箱(也叫配電箱或電控箱)是用來管理和分配電力的設備,主要用在工業設施、建築、商業場所,甚至家庭裡

它可以讓電力系統運作更穩定、安全,有分配電源、保護電力設備、控制電流等功能,是電力管理中非常重要的設備



電力箱的結構與組成

外殼:電力箱的外殼多由不銹鋼、鋁合金或冷軋鋼板製成,目的是防塵、防水、抗腐蝕,若使用在戶外或潮濕環境,外殼材料還需具備抗震、耐高溫等特性

斷路器:斷路器算是電力箱裡的核心元件,主要用來保護電路免於過電流、短路等異常狀況,當系統出現故障或電流過大,斷路器會自動跳開,避免設備損壞或火災

控制開關與接線端子:控制開關可以手動控制電源,而接線端子則是用來連接外部電線和內部元件,這部分必須安裝穩妥,以確保安全

變壓器與控制繼電器:變壓器負責將電壓轉換成適合系統使用的電壓,控制繼電器則管理設備的開關狀態,實現自動控制

保護裝置:電力箱內通常會有過壓保護、過流保護等裝置,這些裝置會在系統發生異常時自動啟動,以保證電力系統的穩定性



電力箱的製作流程

設計階段:根據客戶需求設計電力箱,包括電壓容量、內部元件、外殼尺寸等

材料切割與加工:使用鋼材或鋁材製作外殼,根據圖紙進行激光切割或數控沖孔。材料的選擇會直接影響防護效果和耐用性

表面處理:外殼完成切割後,會進行噴塗或氧化處理,以增強防銹、防腐性能,尤其是戶外型的電力箱

組裝與接線:依照設計圖組裝內部元件,並完成接線,這一步需要確保接線整齊,避免短路或接觸不良

功能測試:組裝完畢後進行多項測試,包括耐壓測試、過載測試等,確保設備在各種條件下均能正常運作

最終檢驗與包裝:檢驗合格後的電力箱會進行包裝,附上說明書和安全提示





電力箱的用途

家用和商用

小型電力箱多用於住宅和商業建築,負責分配照明、插座等的電力,保證用電安全

工業控制和電力管理

工業電力箱應用於機械設備的控制和管理,支援大功率設備的電力分配,避免因過載或短路導致的設備損壞

通訊和數據中心

提供穩定電力供應給伺服器、數據中心等,並能監控電流狀態,防止電力問題影響設備



電力箱的外殼是整個設備的重要保護層,負責包覆和支撐內部元件,並防止環境因素對設備的損害

外殼的材質、設計和防護等級對電力箱的耐用性、安全性及適用環境有直接影響


電力箱外殼的重要性



1. 外殼材質

電力箱的外殼材質選擇須考慮使用環境和特定需求,常見材質包括:

不鏽鋼:具有極佳的抗腐蝕性能和強度,適合於潮濕或腐蝕性強的環境,如化工廠和戶外設施。它的耐用性高,能夠承受極端氣候的影響,通常用於要求較高的安全性和防護性的場所

鋁合金:重量輕、耐腐蝕性佳,且導熱性強。鋁合金材質的電力箱方便搬運且散熱良好,適合應用於需要高散熱效率的電子設備或戶外輕便型設備

冷軋鋼板:表面平整,具有良好的強度和耐用性,經過噴塗或烤漆處理後,能提升防鏽防蝕效果。這種材質廣泛應用於室內的工業控制設備及電控箱

鍍鋅鋼板:表面有一層鋅層保護,能有效防止生鏽,適合潮濕或戶外環境。它的成本相對較低,且防腐蝕效果良好,是戶外用電力箱的一種常見選擇



2. 外殼的設計與防護等級

電力箱外殼的設計需符合特定的防護等級(IP 等級),以適應不同的環境需求

常見的防護等級有:

IP54

適合室內使用,可防止少量灰塵進入並防止潑水,但不適合長時間接觸水源的場所。

IP65

防塵效果良好,且能防止低壓水流進入,適合用於室內潮濕或偶爾接觸水的環境。

IP67

完全防塵,並且能承受短時間的浸水,適用於較為潮濕的工業場景或戶外設施。

IP68

能防止灰塵進入並且長時間浸水也不受影響,通常用於需高防護的環境,如戶外建築工地或水下設備。



3. 表面處理與防護層

外殼的表面處理和防護層處理對於提高電力箱的耐用性至關重要,常見的表面處理技術:

粉末噴塗:通常用於冷軋鋼或鍍鋅鋼材質的外殼上,粉末噴塗能形成厚實的保護層,提高抗磨損及防腐蝕性能,色彩選擇也較為靈活

陽極氧化:鋁合金材質外殼常用的處理方法,陽極氧化能增強耐腐蝕性和硬度,並可選擇不同的顏色,提升外觀美感

電鍍處理:將外殼材質表面電鍍上鋅、鉻等材料,可提高抗氧化、抗腐蝕能力,常見於不鏽鋼或鍍鋅鋼板電力箱

防銹烤漆:烤漆處理能在外殼表面形成一層防護漆膜,提升防銹效果,適合室內外各類電力箱



4. 外殼設計的功能性要求

通風與散熱設計:部分電力箱需搭配通風孔或散熱風扇,以確保內部溫度控制在安全範圍內,特別是對電子設備來說,散熱效果至關重要

防水排水設計:戶外電力箱通常需設有排水孔,避免積水進入,此外,門邊會加裝防水條,以加強防水性能

強度與防盜設計:在工業或公共場所使用的電力箱,強度和防盜性是重要的注意因素,通常採用厚實的材料並裝設鎖具,確保設備安全


5. 電力箱外殼的場景選擇

室內工業:多使用冷軋鋼或鋁合金材料,搭配粉末噴塗表面處理,防護等級 IP54 至 IP65 即可

戶外:需選擇具有高耐候性的不鏽鋼或鍍鋅鋼板,防護等級 IP65 以上,並設有防水設計,確保在各種天氣下都能正常運行

公共場合設備:需考慮抗撞擊和防盜功能,外殼厚度較高且配備防盜鎖。若在潮濕環境中使用,通常會選擇 IP66 至 IP68 的等級





電力箱的優點

1.電力箱能保護設備免受環境影響,確保電力系統穩定

2.可以有效分配電源,提高電力利用效率

3.多重保護裝置能預防火災、短路等安全問題


電力箱的優缺點

1.體積較大,需佔用一定空間

2.維護需求較高,需定期檢查和測試,以免設備老化影響運作
